В наличии
от
7 307 600 ₽
в том числе НДС 20%
Производительность:
до 30 м3/час
Время монтажа:
до 10 дней
Сезонность:
Лето
Зима
Гарантия два года
Доставка по России и СНГ
Режим "одна кнопка"
Мобильный завод
Запросить коммерческое предложение
Ваша заявка отправлена!
Заявка принята
Спасибо!
Ваше сообщение отправлено!
Система АНТИВОР
Технолог не украдет! Вы можете в любой момент открыть журнал производства и сформировать отчет
База рецептов
Программа сохраняет до 300 рецептов, технолог может менять рецептуру в любой момент
Сертификат
Вся наша выпускаемая продукция имеет сертификат соответствия по ГОСТ
Покрытие цинком
При необходимости элементы завода покрываются горячим цинком! Увеличивает срок эксплуатации завода
Базовая комплектация
Дополнительные опции
Описание работ

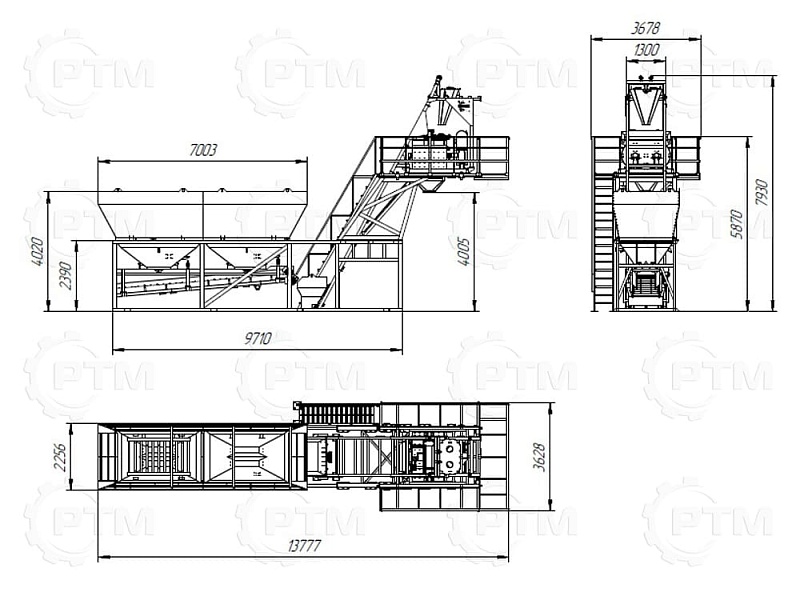

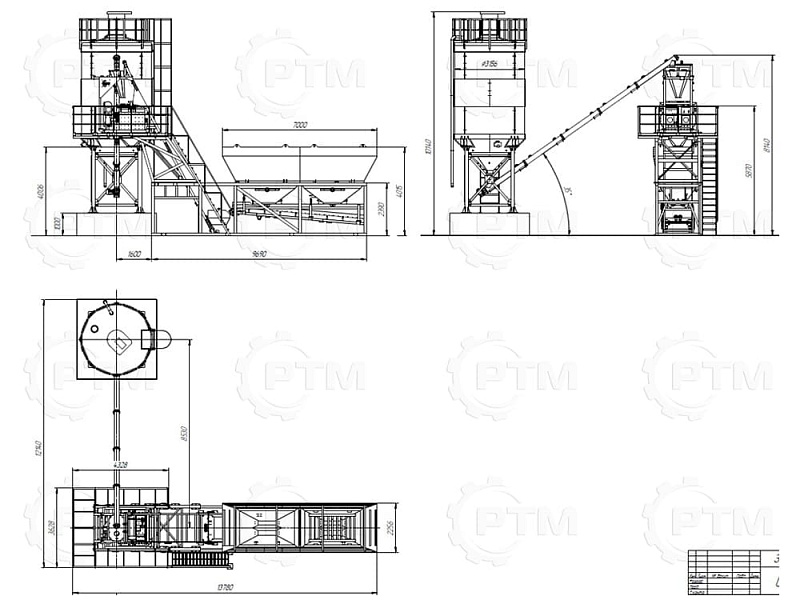

Схема и характеристики
Базовая комплектация
Двухвальный бетоносмеситель БРОНЯ- 2В- 750 (скиповый)
Мощность привода смесителя, 18,5 кВт
Тип редуктора: червячный одноступенчатый
Мощность привода лебедки, 7,5 кВт
Объем скипового бака 1,0 м3
Перемешивающий вал- 2 единицы
Лопасти сменные- 8 шт. Материал: Чугун ЧХ9Н5 (хромистый высоколегированный износостойкий)
Броня сменная лепестковаго типа. Толщина: броня корпуса - 12 мм, боковая - 8 мм,
Количество сменной брони: корпуса - 102 шт., боковых - 16 шт.
Пневмозаслонка с одним пневмоцилиндром (Camozzi, Италия)
Кнопка аварийной остановки бетоносмесителя
Комплект для подключения бетоносмесителя (пневматика, электроразводка)
от
1 857 600 ₽
Рама для установки бетоносмесителя РУ 30, высота 4 метра
Высота выгрузки 4000 мм
Полы обслуживания эстакады
Ограждения по периметру площадки
Лестница с перилами
Выгрузная воронка с резиновым рукавом
Скиповые рельсовые пути
Крепление для ленточного наклонного конвейера
Метизы для сборки эстакады
Окраска: пескоструйка и окраска в покрасочной камере с сушкой
от
847 000 ₽

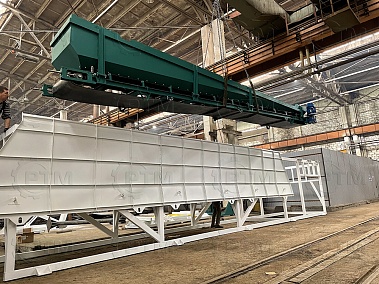

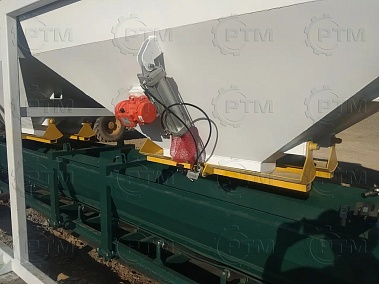

Дозирующий комплекс МБ-24 (2 х 12)
Монтажные пластины для крепления
Выходы под установку регистров обогрева
Количество затворов на дозаторе - 4 шт.
Вибратор MVE 300/3 - 4 шт.
Тензодатчик CAS BSA-2t - 4 шт.
Футерованные барабаны
Оцинкованные ролики и токарные детали (метод гальванирования)
Комплект подключения пневматики
Привод: червячный- мотор редуктор 11,0 кВт
от
2 559 000 ₽
Блок дозаторов РТМ-30 (цемент 300 кг, вода 150 л, химия 20 л)
Рама для установки
Дозатор цемента на 300 кг.
Тензодатчики CAS BSA-250L - 3 шт
Дозатор воды на 150 кг.
Тензодатчики CAS BSA-250L - 3 шт
Дозатор химии на 20 кг.
Тензодатчики CAS BCA-30 - 2 шт

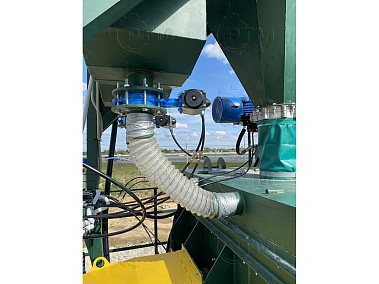

Дисковая пневмозаслонка цемента V1FA200 (200 мм)
Дисковая пневмозаслонка воды- 1 шт. (диаметр 100 мм)
Клапан седельный дозатора химии
Комплект рукавов подачи цемента
Комплект рукавов подачи воды
Метизная продукция для сборки
Вибратор Oli MVE 100/1
Пневматика для подключения дозатора
Электрика для подключения дозатора
от
701 000 ₽
Пульт управления автоматический ПАП 3.0 "одна кнопка"
Режим работы полуавтоматический и автоматический
Функция выгрузки данных в эксель таблице
База хранения рецептов
Сенсорная панель управления. Диагональ 10,1 дюйма
Программируемый логический контроллер
Пульт управления в пылевлагозащищенном корпусе IP57
Напечатанная панель управления с пылевлагозащищенными кнопками
Комплект схем подключения
от
860 000 ₽
Комплект сборки и подключения РБУ (мобильный 45…90)
Комплект подключения пневматики (пневмотрасса, пневмо переключатели, фитинга)
Комплект силовых проводов подключения завода
Комплект контролирующих датчиков (концевые выключатели, герконн на заслонку)
Метизы для сборки РБУ: (эстакада, блок дозаторов)
Метизы для сборки комплектующих
Комплект заслонок на воду и хим. добавки
Крепеж шнекового конвейера
от
378 000 ₽
Дополнительные опции
Дозирующий комплекс СТ-20 (2 х 10)
Монтажные пластины для крепления
Выходы под установку регистров обогрева
Количество затворов на дозаторе - 4 шт.
Вибратор MVE 300/3 - 2 шт.
Тензодатчик CAS SBA-2t - 4 шт.
Футерованные барабаны
Оцинкованные ролики и токарные детали (метод гальванирования)
Комплект подключения пневматики
Привод: червячный- мотор редуктор 7,5 кВт
от
1 544 000 ₽
Дозирующий комплекс СТ-40 (2 х 20)
Монтажные пластины для крепления
Выходы под установку регистров обогрева
Количество затворов на дозаторе - 4 шт.
Вибратор MVE 300/3 - 2 шт.
Тензодатчик CAS SBA-2t - 4 шт.
Футерованные барабаны
Оцинкованные ролики и токарные детали (метод гальванирования)
Комплект подключения пневматики
Привод: червячный- мотор редуктор 7,5 кВт
от
2 208 000 ₽
Дозирующий комплекс СТ-30 (3 х 10)
Монтажные пластины для крепления
Выходы под установку регистров обогрева
Количество затворов на дозаторе - 6 шт.
Вибратор MVE 300/3 - 3 шт.
Тензодатчик CAS SBA-2t - 6 шт.
Футерованные барабаны
Оцинкованные ролики и токарные детали (метод гальванирования)
Комплект подключения пневматики
Привод: червячный- мотор редуктор 7,5 кВт- 2 шт.
от
1 955 000 ₽
Дозирующий комплекс СТ-60 (3 х 20)
Монтажные пластины для крепления
Выходы под установку регистров обогрева
Количество затворов на дозаторе - 6 шт.
Вибратор MVE 300/3 - 3 шт.
Тензодатчик CAS SBA-2t - 6 шт.
Футерованные барабаны
Оцинкованные ролики и токарные детали (метод гальванирования)
Комплект подключения пневматики
Привод: червячный- мотор редуктор 7,5 кВт- 2 шт.
от
2 673 000 ₽
Решетка на бункер 100*100 (защита от веток и булыжников)
Цена по запросу
Силос цемента СЦР- 50 (50 тонн)
Обечайка силоса: (количество колец - 3 шт., секторов - 12 шт.)
Конус силоса: количество секторов- 6 шт.
Крышка силоса (4 секции) с защитными поручнями
Установочные фланцы (фильтра цемента, аэрации, аварийный клапана)
Труба закачки цемента диаметров 102 мм с замком
Стойки силоса с распорками из уголка 90х90х7 мм
Метизы для сборки силоса
Паспорт изделия
от
990 000 ₽
Силос цемента СЦР- 75 (75 тонн)
Обечайка силоса: (количество колец - 4 шт., секторов - 16 шт.)
Конус силоса: количество секторов- 6 шт.
Крышка силоса (4 секции) с защитными поручнями
Установочные фланцы (фильтра цемента, аэрации, аварийный клапана)
Труба закачки цемента диаметров 102 мм с замком
Стойки силоса с распорками из уголка 90х90х7 мм
Метизы для сборки силоса
Паспорт изделия
от
1 148 000 ₽
Растариватель БигБэгов
Рама расстаривателя БигБэгов
Опора для мешков
Ножи из инструментальной стали
Вибродвигатель OLI MVE300 (Италия)- 1 шт.
Патрубок для перекачки цемента
Комплект метизов для сборки
Паспорт изделия
от
135 000 ₽
Станция растаривания БигБэгов с эл. талью
Рама расстаривателя БигБэгов
Рама станции расстаривания (связи из 63 уголка)
Таль электрическая 2,0 тонны (тихоходная)
Опора для мешков
Ножи из инструментальной стали
Вибродвигатель OLI MVE300 (Италия)- 1 шт.
Патрубок для перекачки цемента
Комплект метизов для сборки
Паспорт изделия
от
775 000 ₽
Шнековый конвейер D- 219/10000
Шнековый конвейер D- 219/10000
Секций в конвейере- 5 шт.
Корпус верхнего и нижнего подшипникового узла
Промежуточный подшипниковый узел, 4 шт.
Привод, мотор- редуктор, 11 кВт
Смотровой люк для чистки на каждой секции
Паспорт изделия
от
405 900 ₽
Затвор дисковый VFA-300 с ручным приводом
Затвор дисковый VFA-300 с ручным приводом
Техническая документация
от
33 000 ₽
Фильтр цемента из нержавеющей стали CCS- 24
Фильтр цемента из нержавеющей стали CCS- 24
Вибро очистка картриджей
Установочное кольцо
Техническая документация
от
95 000 ₽
Аварийный клапан сброса давления VDS273
Аварийный клапан сброса давления VDS273
Установочное кольцо
Техническая документация
от
24 000 ₽
Система аэрации (серия СЦР- 3400)
Система аэрации (серия СЦР- 3400)
Жиклер аэрации (8 шт.)
Комплект для сборки (фитинги, тройники, трубка полиуретановая, уплотнитель, заглушка)
Комплект подключения пневмотрассы (фильтр- регулятор, кран шаровый, манометр осевой, соленоид, разъём соленоида)
от
45 300 ₽
Операторская кабина
Операторская кабина
Обшивка: профилированный лист, доборы
Смотровые окна (3 шт.)
Входная дверь
Утепление операторской (60 мм)
Освещение
Отделка: OSB панель, линолеум, плинтус
Транспортировочные петли
от
195 000 ₽
Пульт управления автоматический ПАП 3.0 "одна кнопка"
Режим работы полуавтоматический и автоматический
Функция выгрузки данных в эксель таблице
База хранения рецептов
Сенсорная панель управления. Диагональ 10,1 дюйма
Программируемый логический контроллер
Пульт управления в пылевлагозащищенном корпусе IP57
Напечатанная панель управления с пылевлагозащищенными кнопками
Комплект схем подключения
от
860 000 ₽
Модульный сэндвич короб 750М
Металлокаркас утепления
Сэндвич панель 80 мм, сердечник минеральная вата
Комплект доборов на сэндвич панели
Двухкамерные окна (4 шт.)
Входная дверь (утепленная)
Освещение с электропроводкой (3 диодные лампы)
Розетки 220 (2 шт.)
Комплект для сборки зимнего комплекта (метизы, пена, герметик)
от
3 294 000 ₽
Дизельный парогенератор ПГ-1000
Котел КПа-1,0 Гн/ЛЖ
Горелка газовая Baltur TBG 85P
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
1 410 000 ₽
Парогенератор ПГ-1000 в блок контейнере (дизель)
Котел КПа-1,0 Гн/ЛЖ
Горелка газовая Baltur TBG 85P
Блок контейнер (металлический карках, сэндвич панели, смотровое окно, металлическая дверь)
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
1 950 000 ₽
Газовый парогенератор ПГ-1000
Котел КПа-1,0 Гн/ЛЖ
Горелка газовая Baltur TBG 85P
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
1 450 000 ₽
Парогенератор ПГ-1000 в блок контейнере (газ)
Котел КПа-1,0 Гн/ЛЖ
Горелка газовая Baltur TBG 85P
Блок контейнер (металлический карках, сэндвич панели, смотровое окно, металлическая дверь)
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
2 030 000 ₽
Бак для нагрева воды ПВ-7
Бак для нагрева воды ПВ-7
Блок ТЭНОВ на 9 кВт
Паровой регистр для нагрева воды
Датчик уровня
Пульт управления
Паспорт изделия
от
430 000 ₽
Описание работ

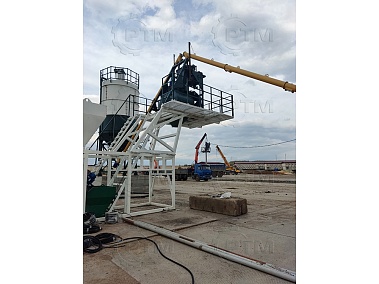

Мобильный бетонный завод с двухвальным бетоносмесителем — это производственное оборудование, которое используется для смешивания и производства бетонной смеси с высокой производительностью и качеством, завод автоматический, принцип “одна кнопка” Он состоит из следующих основных компонентов:
1. Дозирующий комплекс МБ-24 (2 секции по 12 м3): состоит из двух до четырех бункеров для хранения инертных материалов (щебень, песок, отсев). На каждом бункере имеется два пневмо- затвора, необходимых для точной дозации материалов. При дозировании материалы попадают на весовой ленточный конвейер, весовые датчики фирмы CAS Ю.Корея, при наборе нужного количества материалов, заслонки закрываются, подача прекращается. Объем каждого бункера от 2,5 м3 до 20 м3, в зависимости от комплектации завода. Каждый бункер оснащен вибродвигателем MVE 300/3.
2. После набора нужного количества материалов инертные попадают в скиповый бак, далее скиповый бак поднимается и высыпает материалы в бетоносмеситель.
3. Двухвальный бетоносмеситель БРОНЯ- 2В- 750С: Сырье перемещается в скиповом баке в двухвальный бетоносмеситель, где происходит его интенсивное смешивание. Бетоносмеситель оборудован двумя горизонтальными валами с лопастями, которые смешивают сырье внутри смесительной камеры. Этот процесс обеспечивает высокое качество и однородность бетонной смеси.
4. Блок дозаторов РТМ-30 (цемента- 300 кг, вода 150 л, химия 20 л). Тут привходит дозирование цемента, воды и различных добавок. Во время смешивания в бетоносмесителе также можно добавлять различные добавки, такие как пластификаторы, красители или вяжущие вещества. Они дозируются и подаются в бетоносмеситель, чтобы обеспечить требуемые свойства бетонной смеси. Каждый дозатор расположен на трех весовых датчиках, фирмы CAS Ю.Корея. Это обеспечивает высокий уровень дозации материалов.

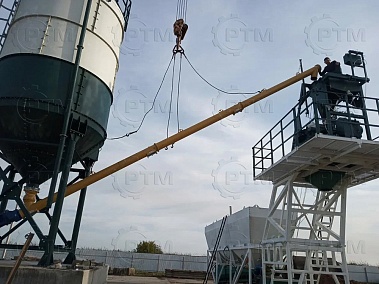

5. Склад цемента и подача в блок дозаторов. При необходимости завод комплектуется складом цемента (силосом или расстаривателем биг бэгов). Силос или расстариватель биг бэгов (опция) необходим для хранения цемента и различных сухих смесей. Транспортировка из силоса происходит с помощью шнекового конвейера. Силос необходимо подбирать из расчета трехдневного запаса цемента.
6. Выгрузка смеси: После завершения смешивания бетонная смесь выгружается из бетоносмесителя, лопатки расположены таким образом, чтобы при вращении они выгружали бетонную смесь из бетоносмесителя. Далее смесь поступает в миксер или на технологическую линию изготовления бетонных изделий.
Мобильный бетонный завод с двухвальным бетоносмесителем является эффективным и надежным решением для производства бетонной смеси большой пропускной способностью и высоким качеством. Он обеспечивает равномерное смешивание сырья и позволяет добавлять различные добавки для получения требуемых характеристик бетона. Это оборудование широко используется в строительной промышленности для производства бетонных изделий различных размеров и форм.
Данный завод производительность от 20 до 30 м3/час товарного бетона марки м200 или раствора. Объём загрузки бетоносмесителя 750 литров, объем выгрузки готового бетона 500 литров. Один цикл не более 55 секунд. Время работы цикла регулируется оператором бетонного завода.
1. Дозирующий комплекс МБ-24 (2 секции по 12 м3): состоит из двух до четырех бункеров для хранения инертных материалов (щебень, песок, отсев). На каждом бункере имеется два пневмо- затвора, необходимых для точной дозации материалов. При дозировании материалы попадают на весовой ленточный конвейер, весовые датчики фирмы CAS Ю.Корея, при наборе нужного количества материалов, заслонки закрываются, подача прекращается. Объем каждого бункера от 2,5 м3 до 20 м3, в зависимости от комплектации завода. Каждый бункер оснащен вибродвигателем MVE 300/3.
2. После набора нужного количества материалов инертные попадают в скиповый бак, далее скиповый бак поднимается и высыпает материалы в бетоносмеситель.
3. Двухвальный бетоносмеситель БРОНЯ- 2В- 750С: Сырье перемещается в скиповом баке в двухвальный бетоносмеситель, где происходит его интенсивное смешивание. Бетоносмеситель оборудован двумя горизонтальными валами с лопастями, которые смешивают сырье внутри смесительной камеры. Этот процесс обеспечивает высокое качество и однородность бетонной смеси.
4. Блок дозаторов РТМ-30 (цемента- 300 кг, вода 150 л, химия 20 л). Тут привходит дозирование цемента, воды и различных добавок. Во время смешивания в бетоносмесителе также можно добавлять различные добавки, такие как пластификаторы, красители или вяжущие вещества. Они дозируются и подаются в бетоносмеситель, чтобы обеспечить требуемые свойства бетонной смеси. Каждый дозатор расположен на трех весовых датчиках, фирмы CAS Ю.Корея. Это обеспечивает высокий уровень дозации материалов.
5. Склад цемента и подача в блок дозаторов. При необходимости завод комплектуется складом цемента (силосом или расстаривателем биг бэгов). Силос или расстариватель биг бэгов (опция) необходим для хранения цемента и различных сухих смесей. Транспортировка из силоса происходит с помощью шнекового конвейера. Силос необходимо подбирать из расчета трехдневного запаса цемента.
6. Выгрузка смеси: После завершения смешивания бетонная смесь выгружается из бетоносмесителя, лопатки расположены таким образом, чтобы при вращении они выгружали бетонную смесь из бетоносмесителя. Далее смесь поступает в миксер или на технологическую линию изготовления бетонных изделий.
Мобильный бетонный завод с двухвальным бетоносмесителем является эффективным и надежным решением для производства бетонной смеси большой пропускной способностью и высоким качеством. Он обеспечивает равномерное смешивание сырья и позволяет добавлять различные добавки для получения требуемых характеристик бетона. Это оборудование широко используется в строительной промышленности для производства бетонных изделий различных размеров и форм.
Данный завод производительность от 20 до 30 м3/час товарного бетона марки м200 или раствора. Объём загрузки бетоносмесителя 750 литров, объем выгрузки готового бетона 500 литров. Один цикл не более 55 секунд. Время работы цикла регулируется оператором бетонного завода.
Схема и характеристики
Характеристики установки
Производительность, куб. метров за час
до 30 м3/час
Бункеры (кол-во х объем м3)
2 х 12= 24
Бетоносмеситель (двухвальный)
2В- 750Л
Режим работы
Полуавтомат/ автоматический
Мощность, кВт
39
Объем силоса цемента, тонн (опция)
от 35 до 100
Масса не более, кг
11500
